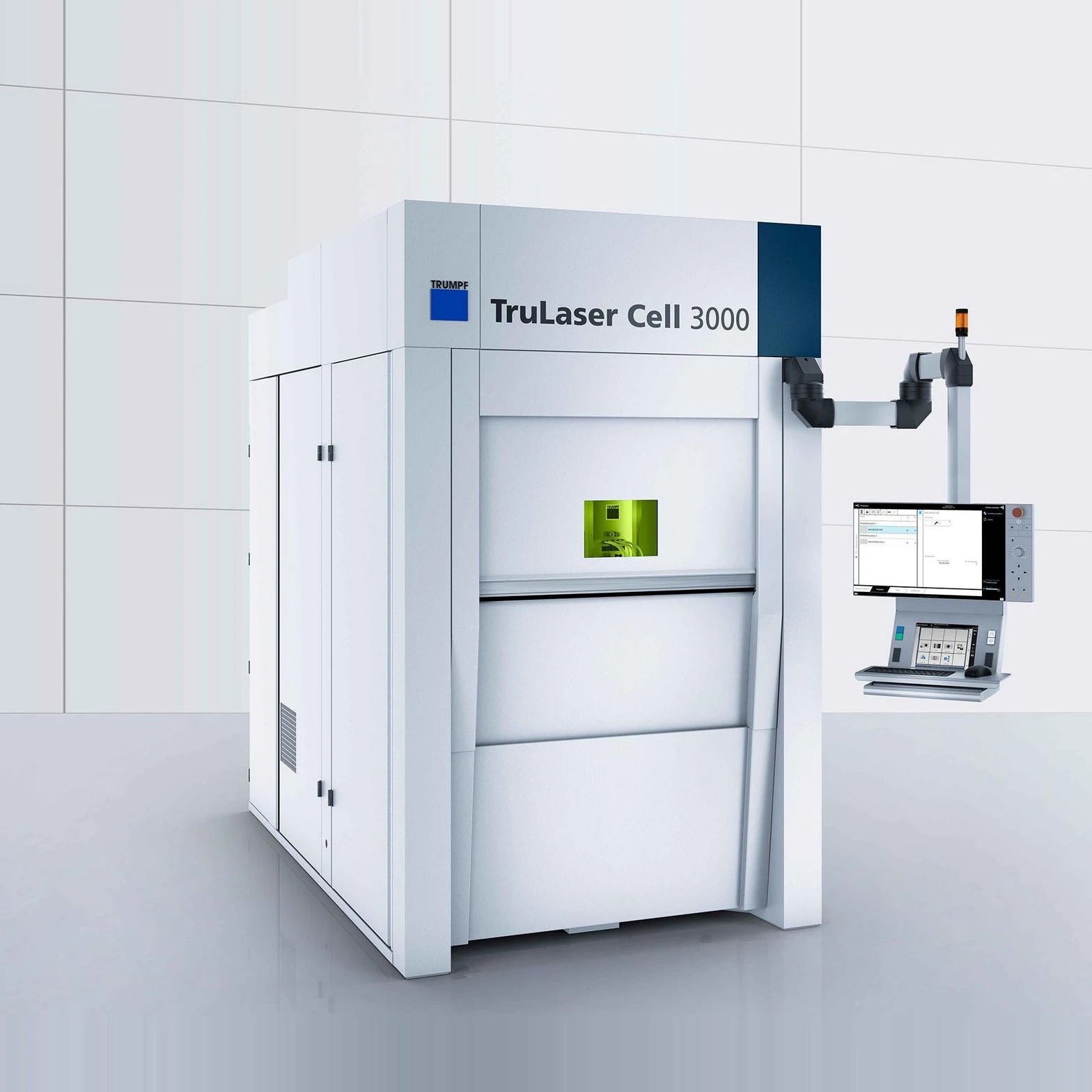

Установка лазерной наплавки TRUMPF TruLaser Cell 3000

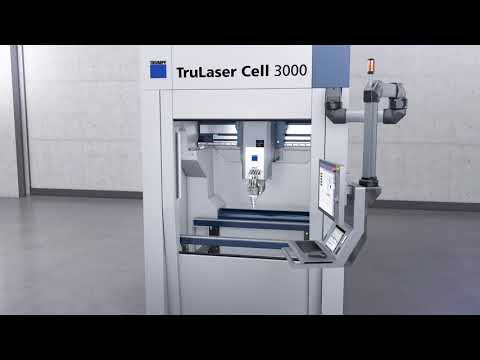

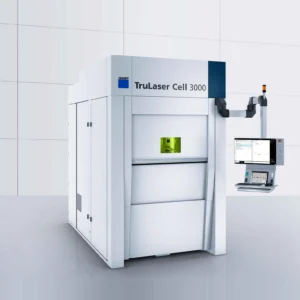

TRUMPF TruLaser Cell 3000 - компактная пятиосевая лазерная установка, на которой TRUMPF совмещает наплавку LMD, резку и сварку в 2D и 3D. Ходы осей - 800 × 600 × 400 мм: машина рассчитана на малые и средние детали от прототипов до крупных серий с автоматизацией.

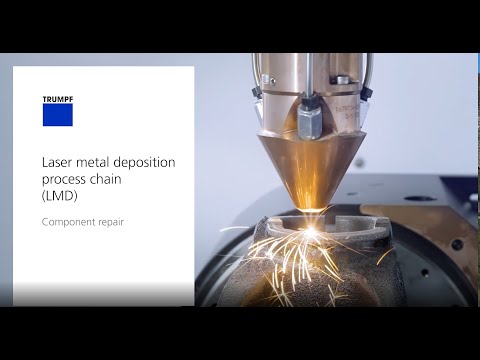

Лазерная наплавка (LMD, её также называют DMD и L-DED) - аддитивный процесс для металлов. Лазер создаёт на поверхности детали ванну расплава, в неё соосно подаётся металлический порошок, и он сплавляется с основой без пор и трещин. Слой за слоем так наращивают геометрию, восстанавливают изношенные места и наносят покрытия - того же или другого материала.

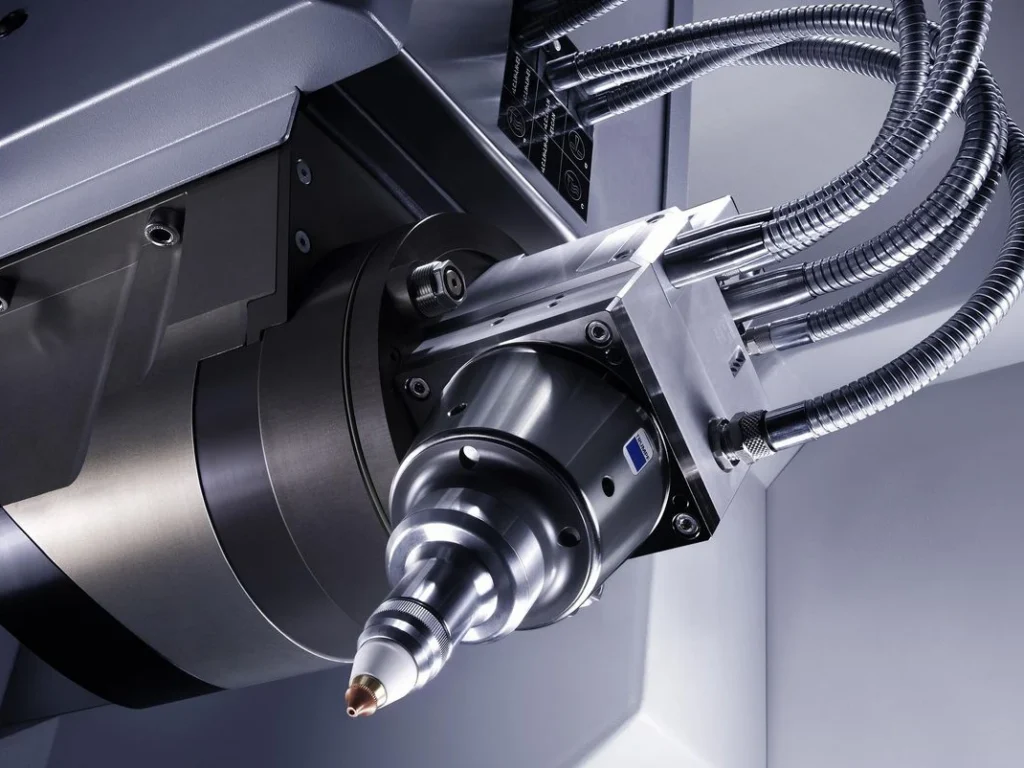

В TRUMPF TruLaser Cell 3000 ставят волоконные лазеры TRUMPF TruFiber мощностью до 9 кВт. Зум-оптика FocusLine Professional сама меняет диаметр и положение фокуса по программе: глубокая и теплопроводная сварка, резка тонкого и толстого листа и наплавка идут без смены оптики.

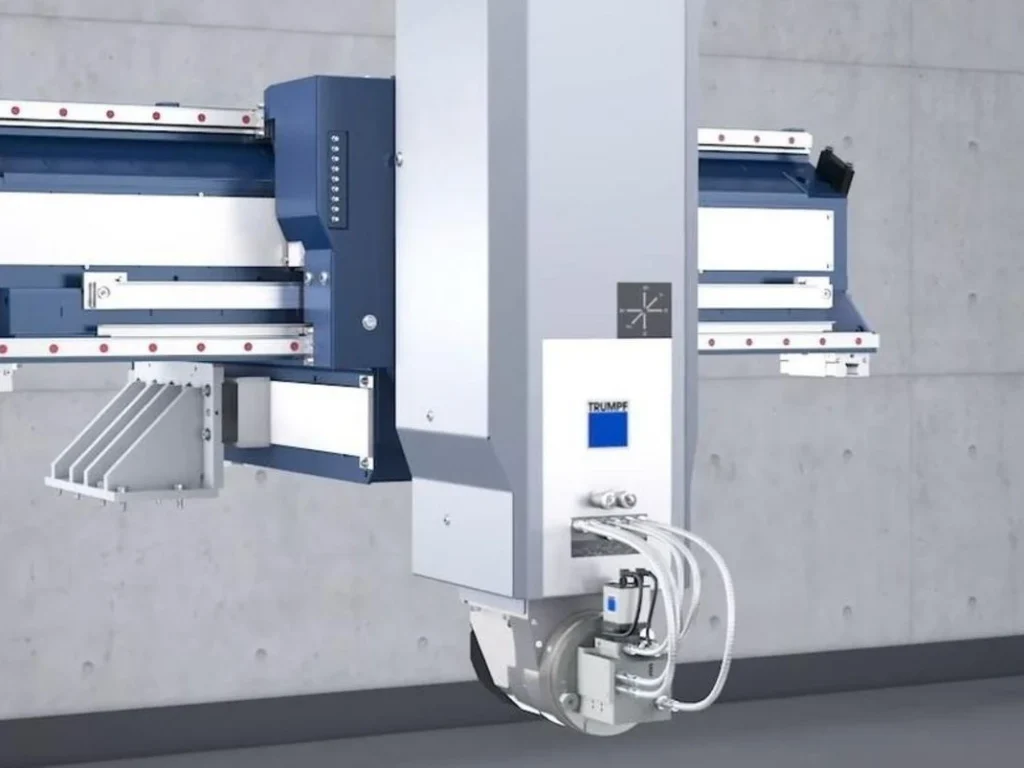

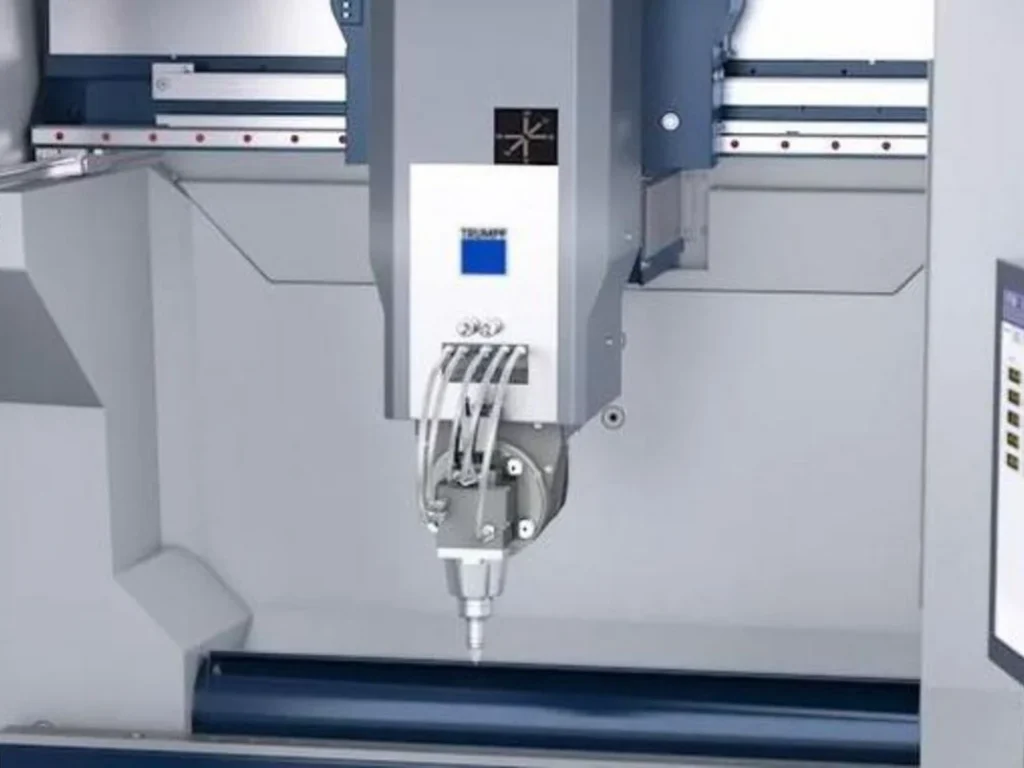

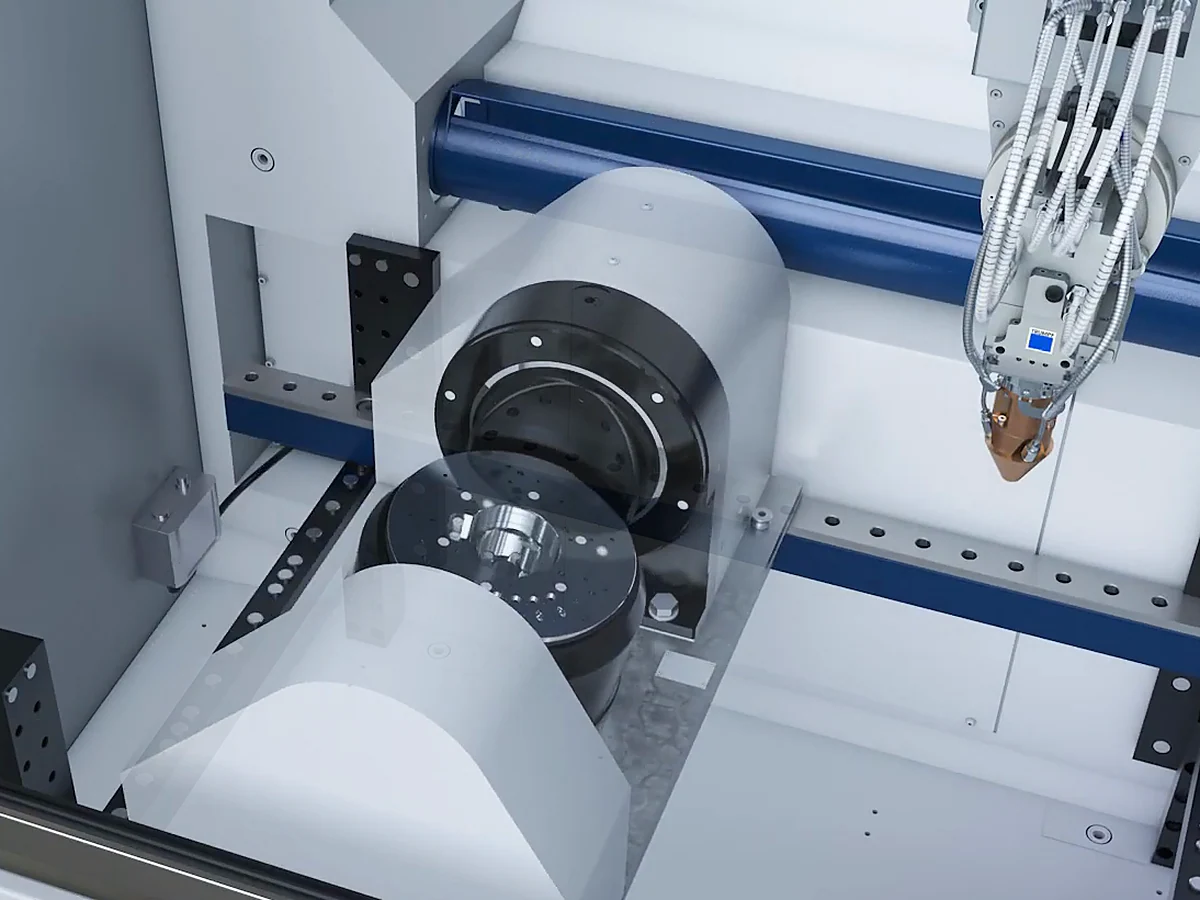

Линейные прямые приводы почти не изнашиваются и дают быстрое и точное позиционирование: до 50 м/мин по каждой оси, 85 м/мин одновременно, ускорение - до 17 м/с². Абсолютная система измерения со стеклянными линейками не требует выхода в ноль при включении, точность позиционирования линейных осей - 0,015 мм, поворотной оси B - 0,02°.

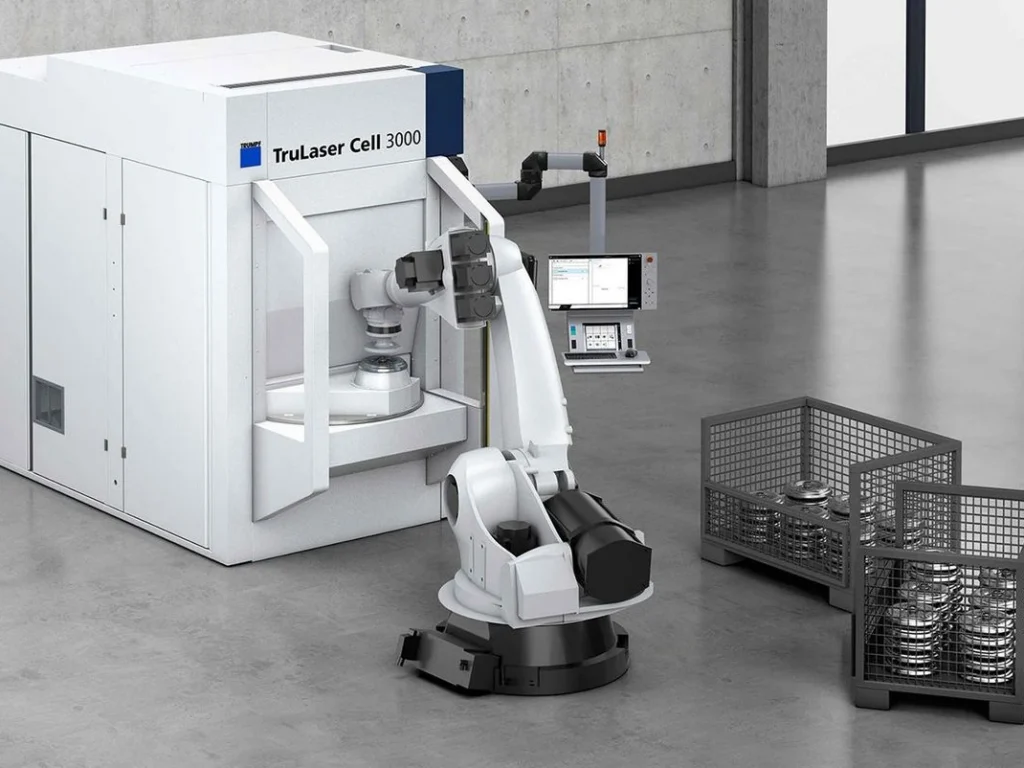

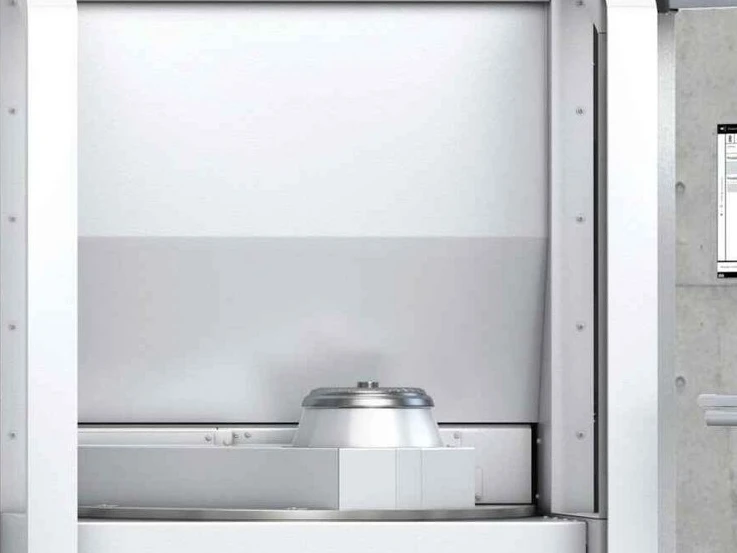

Управление - интерфейс TRUMPF на базе Siemens Sinumerik One. В двухпозиционной работе с поворотным столом деталь наплавляют на одной позиции, а на второй в это время меняют заготовку; загрузку можно отдать роботу и встроить машину в линию.

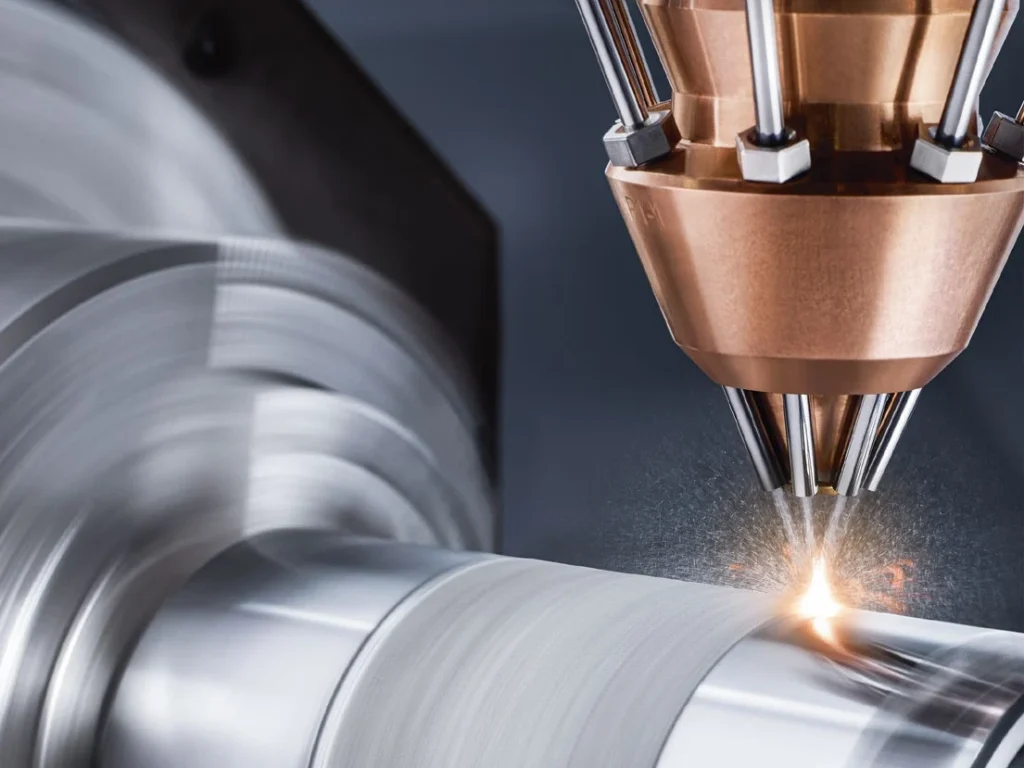

Для больших тел вращения у TRUMPF есть скоростная наплавка HS-LMD: порошок плавится ещё до касания поверхности, скорость подачи - больше 100 м/мин против 0,5-4 м/мин у обычной LMD, производительность - больше 1000 см²/мин, зона термического влияния - меньше 10-50 мкм, а шероховатость Rz - 10-20 мкм. При толщине покрытия около 100 мкм это до 5 м²/ч - экономичная замена термическому напылению и гальванике.

Основа - инструментальные, закалённые и улучшаемые стали, чугун, конструкционная и литейная сталь, никелевые и титановые сплавы, алюминий; наплавляют инструментальные и коррозионностойкие стали, никелевые, кобальтовые и титановые сплавы, карбиды вольфрама и титана, алюминий.

TruLaser Cell 3000 подходит для ремонта и наплавки небольших и средних деталей - инструмента, валов, клапанов, лопаток - и для научных лабораторий. Рядом в линейке - TRUMPF TruLaser Cell 7040 и TRUMPF TruPrint 5000, другие модели - в разделе 3D-принтеры по металлу.

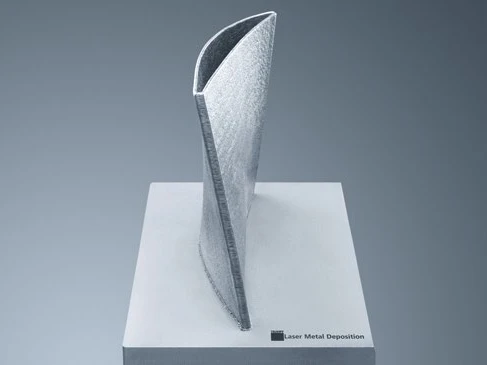

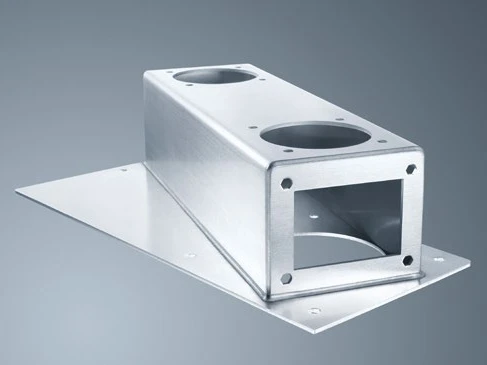

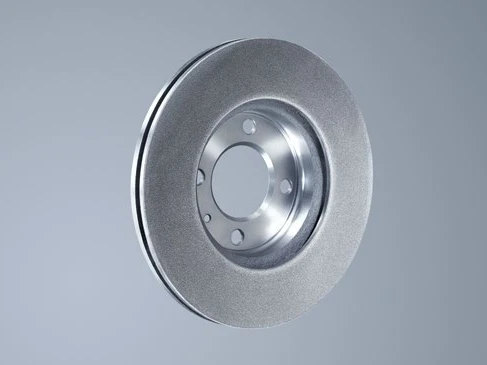

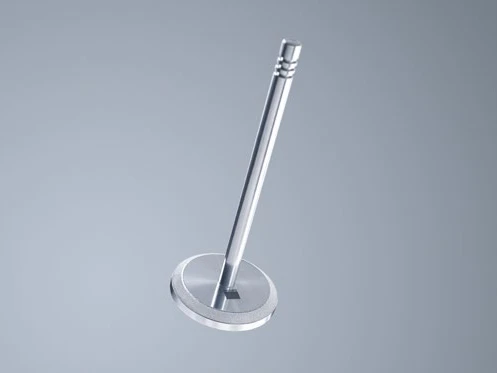

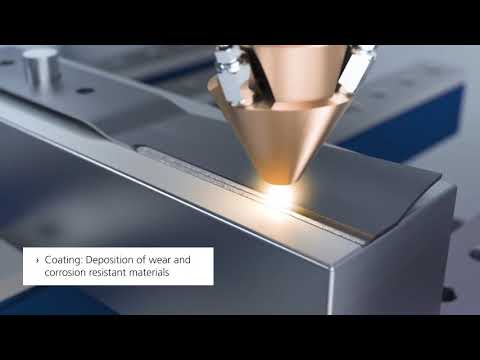

TRUMPF называет для наплавки ремонт дорогих деталей и инструмента (лопатки турбин, поршни, клапаны, валы, штампы), износо- и коррозионностойкие покрытия для турбомашин, валков, гидравлики и буровых узлов, наращивание 3D-структур на заготовках, заполнение зазоров при сварке в узлах электродвигателей и батарей, покрытие протезов и медицинского инструмента.

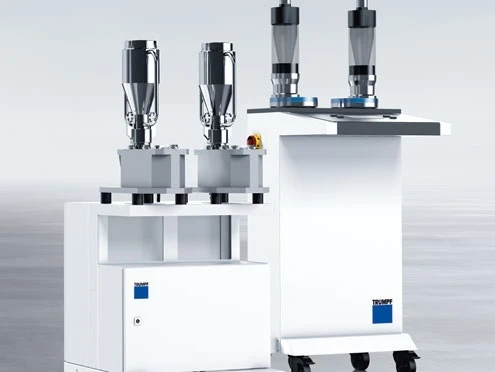

Порошок для наплавки хранят в закрытой таре в сухом помещении, а мелкие титановые и алюминиевые порошки взрывоопасны - для уборки нужен взрывозащищённый пылесос. Готовые наплавленные детали обычно доводят механической обработкой.

TRUMPF поставляет наплавку под ключ: лазер, машину и параметры из одних рук, а консультанты по применению и лаборатории помогают подобрать материал, отработать параметры и обучить персонал. В 2024/25 финансовом году у TRUMPF 18 303 сотрудника и выручка 4,33 млрд евро, а больше 70 дочерних компаний работают в Европе, Северной и Южной Америке и Азии. В 2017-2024 годах вышли TruPrint 2000, 3000 и 5000, а в 2025 году направление 3D-печати металлом выделено в компанию ATLIX со штаб-квартирой в Скио и филиалами в Дитцингене и США - с той же командой и разработками.
