3D-сканер LK Metrology H120

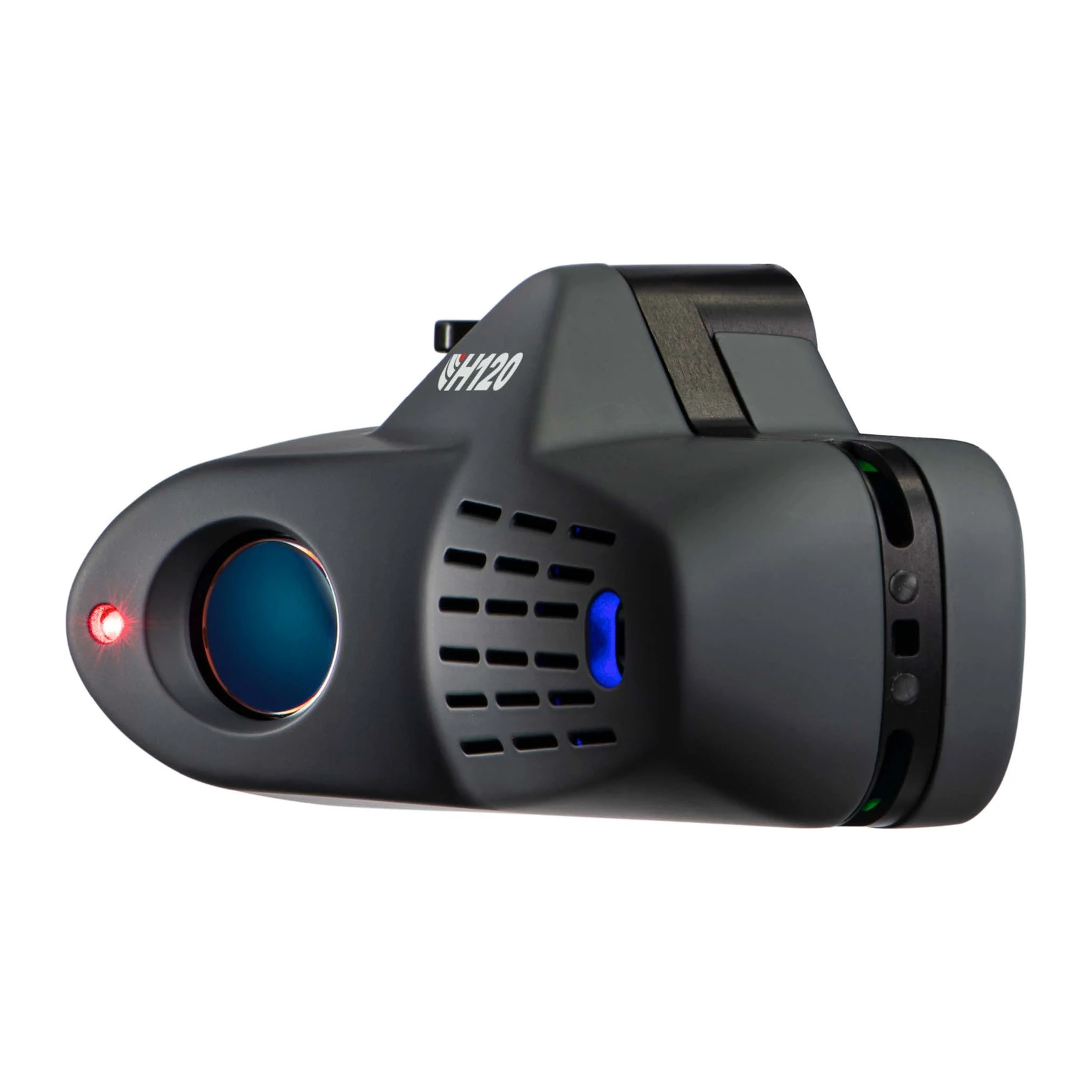

LK Metrology H120 - ручной лазерный 3D-сканер с синим лазером, который ставится на портативную измерительную руку. Точность сканера - 7 мкм, ширина линии - 120 мм, в линии 2000 точек без интерполяции при частоте до 450 Гц.

Раньше модель выпускала Nikon Metrology под именем ModelMaker H120. Сканер работает в четырёх режимах поля зрения: полном, узком, коротком и малом - от 300 000 до 450 000 точек в секунду, шаг точек от 35 мкм. Объектив рассчитан под эту модель и вместе с синим лазером даёт низкий шум: в скане видны острые кромки, царапины и даже следы обработки. Запатентованная технология ESP4 подстраивает мощность лазера под каждую точку в кадре, поэтому соседние материалы с разными оптическими свойствами снимаются за один проход без настроек. Прогрев не нужен: активная термокомпенсация держит точность сразу после включения. Красный дальномер проецирует на деталь центр и границы поля зрения, а быстросъёмный разъём позволяет снять сканер одной рукой и освободить место для щупа.

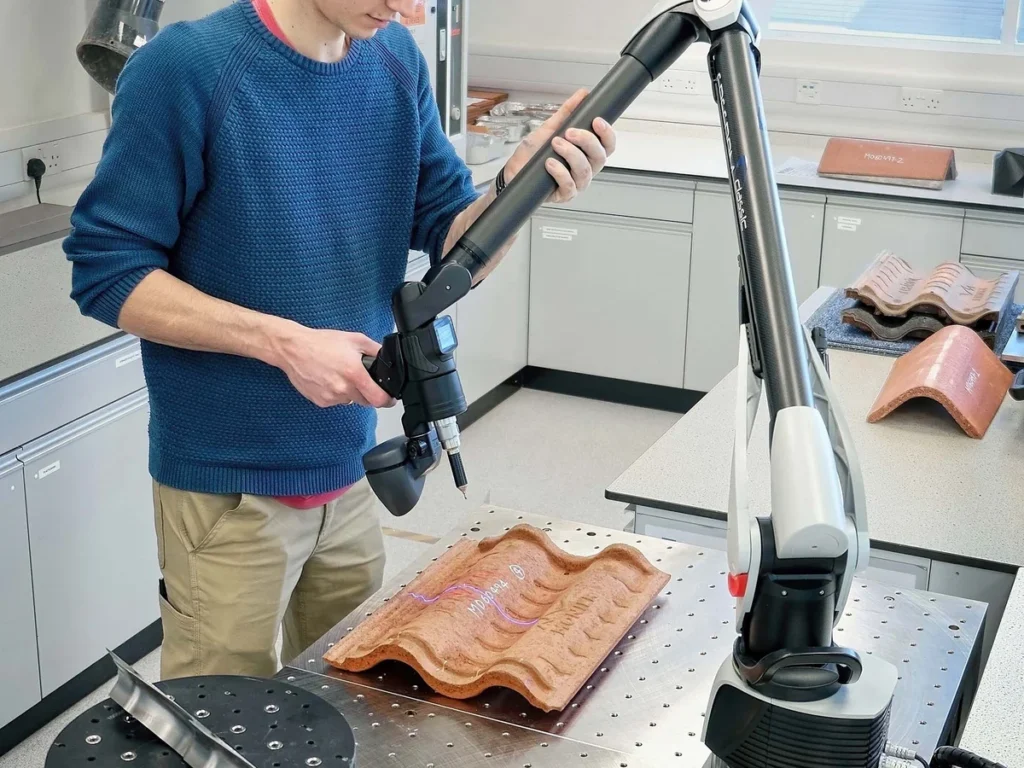

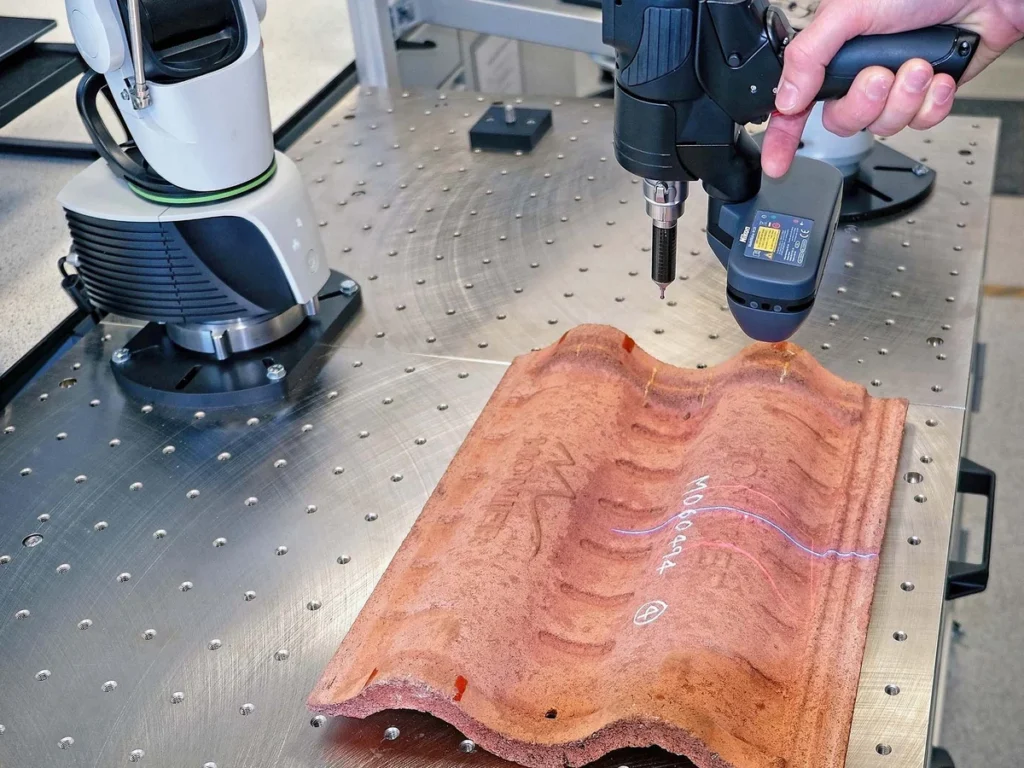

H120 подходит для контроля деталей в цеху и лаборатории, сравнения с CAD и реверс-инжиниринга свободных форм и призматических деталей. Сканеры для КИМ - LK Metrology L100NX и LC15DX, другие модели - в разделе Промышленные 3D-сканеры.

Во всех четырёх режимах поля зрения H120 сохраняет 2000 точек в линии. В полном и узком режимах сканер снимает 300 000 точек в секунду при частоте 150 и 300 Гц, в коротком и малом - 450 000 точек в секунду при частоте 225 и 450 Гц. Разрешение зависит от расстояния до детали: от 35 до 60 мкм в полном и узком режимах и от 38 до 51 мкм в коротком и малом. Глубина измерения - 100 мм, минимальное рабочее расстояние - 80 мм, поэтому сканер не нужно держать вплотную к поверхности.

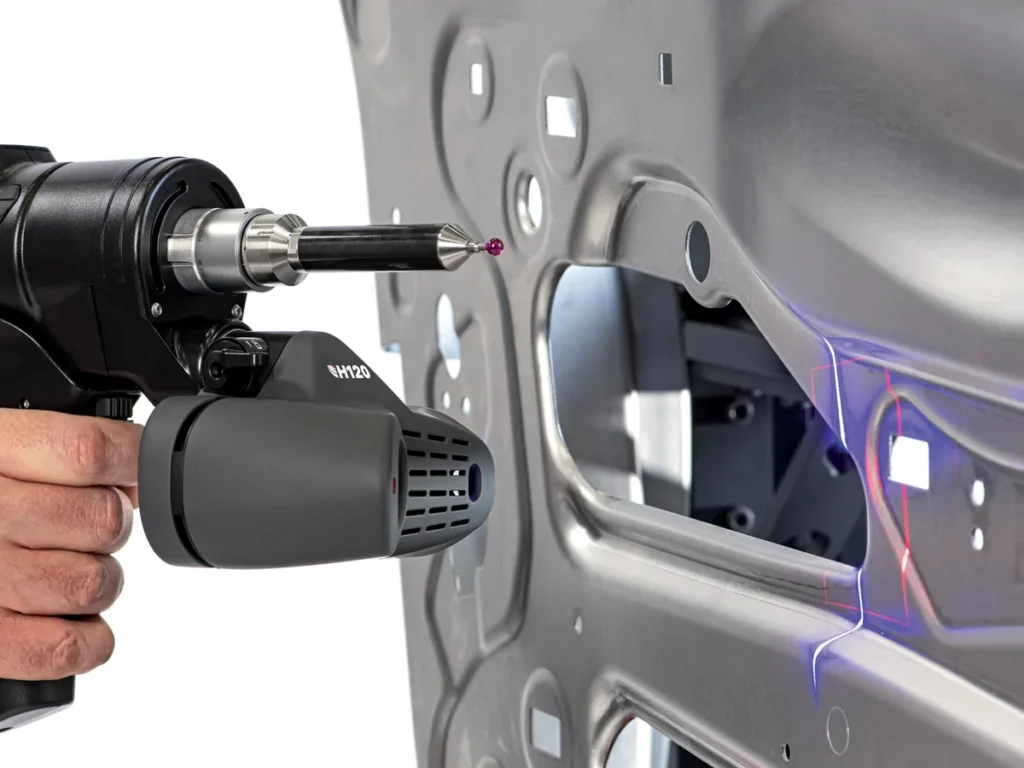

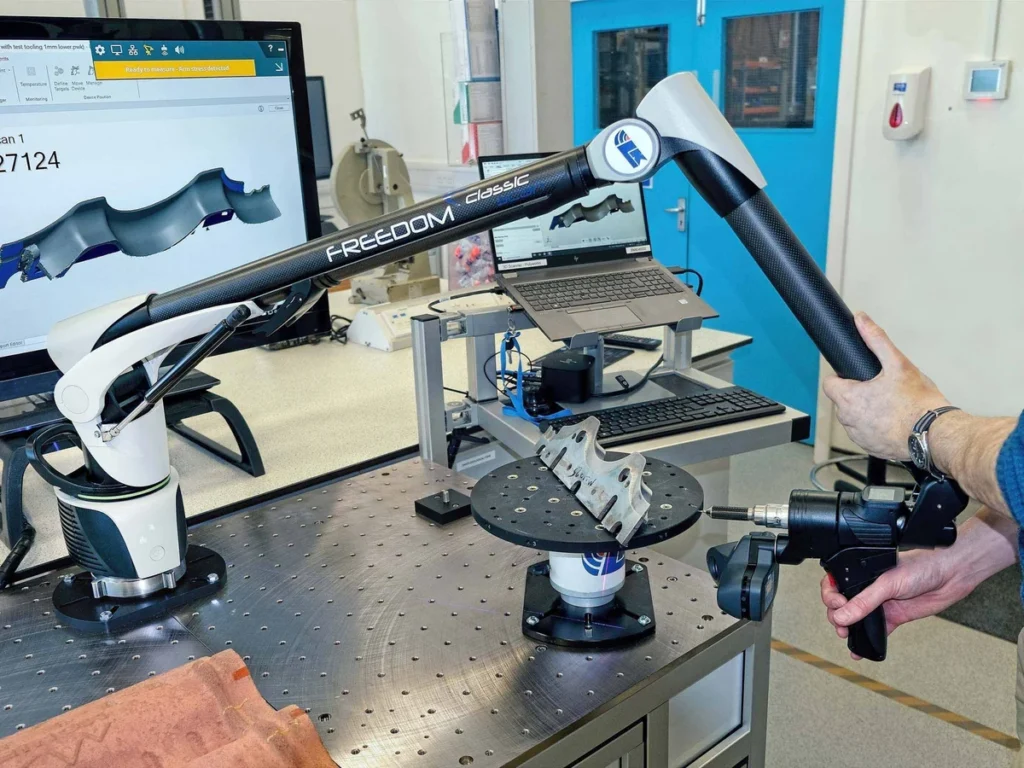

LK Metrology H120 весит 0,5 кг и крепится к руке встроенным быстросъёмным разъёмом с фиксацией: его снимают одной рукой, когда для отверстий и посадочных мест удобнее контактный щуп. Лазер синий, 450 нм, класса 2, а красный дальномер проецирует на деталь центр и границы зоны съёмки. Сканером и рукой управляет программа LK FOCUS: в ней строят облако точек, сравнивают его с CAD-моделью и готовят отчёт по отклонениям.

Лазерные сканеры этой линейки больше 25 лет выпускала Nikon Metrology; в 2024 году LK Metrology приняла их разработку, производство и сервис. Описание модели у производителя - lkmetrology.com. Подробнее - в каталоге 3D-сканеры LK Metrology. Если останутся вопросы, наши специалисты помогут.
